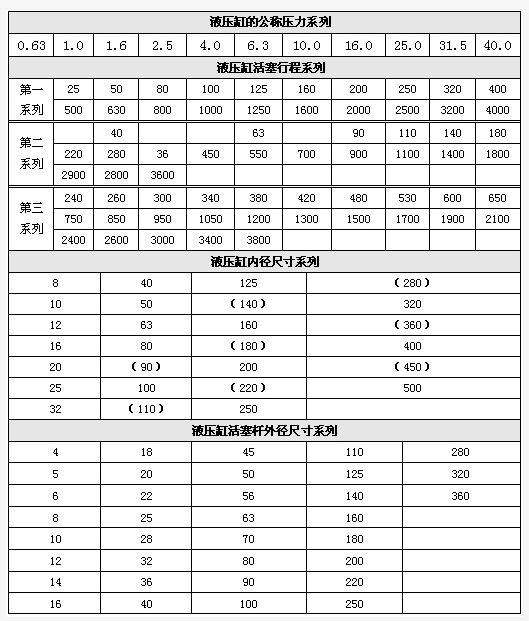

國家標準GB/T7938-1987規定了液壓缸公稱壓力系列；
國家標準GB/T2349-1980規定了液壓缸活塞行程系列；
國家標準GB/T2348-1993規定了液壓缸缸筒內徑系列；
國家標準GB/T2348-1993規定了液壓缸缸筒外徑系列；
國家標準GB/T2348-1993規定了液壓缸活塞桿螺紋形式和尺寸系列；

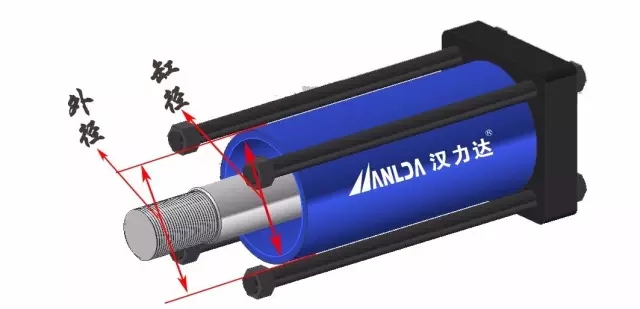

1.缸筒內徑D
可根據所要求的輸出力F和液壓系統的設定壓力p及液壓缸的機械效率ηm按表4-1的相關公式求出，但最后必須選用符合國家標準GB2348-1993的數值，以便選用標準產品及標準密封件
2.活塞桿直徑d
活塞桿直徑必須足夠大以承受負載和缸所施加的應力?；钊麠U受拉力時，活塞面積等于活塞力除以活塞桿屈服極限再乘以安全系數。但活塞桿受推力時，必須有足夠的縱彎強度。當縱彎強度不夠而產生較大的撓度時，由于滑動面的摩擦等引起導向套及活塞上有較大的偏載荷，造成卡阻、爬行、密封件異常磨損等問題。防止縱向彎曲所需的附加強度取決于行程及支點連接方式。

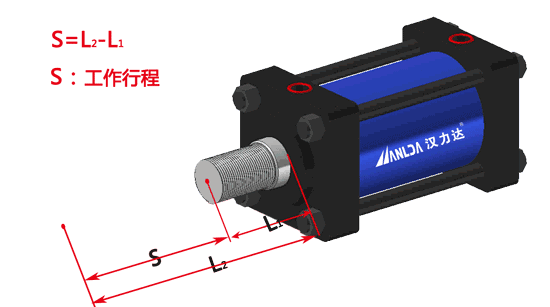

3.行程S
缸的行程S取決于負載運動距離。行程較長時需要活塞桿較粗，可能還要在缸內裝有止動套管，以提高抗縱彎能力
4.公稱壓力 P
5.缸速υ
缸速υ的確定與循環時間和缸的行程有關。一般推薦的速度范圍是15～300mm/s。缸速過高將縮短密封的壽命。速度過低時還容易產生爬行現象，無法平穩地工作
6.油口直徑d0
油口直徑d0要根據缸速及活塞面積確定。油口流速不應超過5m/s，以免壓力損失過大影響缸的輸出力。
